Прибор приемно-контрольный пожарный адресный Рубеж ППКП 01149-4-1 "Рубеж-4А"

Описание:

Назначение:

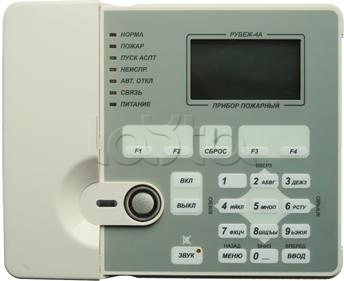

Адресный приемно-контрольный пожарный прибор ППКП 01149-4-1 РУБЕЖ-4А предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 32 панелей с помощью интерфейса RS-485. К каждому из приборов можно подключить до 500 адресных пожарных устройств тм Рубеж. Адресный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и восьмистрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.

Прибор "Рубеж-4А" работает со следующими адресными устройствами:

  • - адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR,  ИП 212-64Р;
  • - адресными модулями дымоудаления и вентиляции МДУ-1, исп 1, исп. 2, исп. 3;
  • - адресными извещателями пожарными ручными ИПР 513-11, ИП 513-11Р;
  • - адресными модулями речевого оповещения МРО-2 и МРО-2М;
  • - адресными модулями пожаротушения МПТ-1;
  • - адресными модулями радиоканальными МРК-30;
  • - адресными релейными модулями РМ-1, РМ-2, РМ-К;
  • - адресными пожарными метками АМП-4;
  • - изоляторами адресных шлейфов ИЗ-1;
  • - адресными метками АМ-1, АМ-4;
  • - адресными шкафами управления вентилятором ШУВ
  • - адресными шкафами управления вентилятором и клапаном ШУВК

Основные функции прибора РУБЕЖ-4А:

  • - прием сигналов от адресных устройств по адресной линии связи;
  • - включение выносных приборов сигнализации при возникновении пожара;
  • - управление системами пожаротушения, дымоудаления, речевого оповещения на охраняемом объекте;
  • - автоматический контроль целостности АЛС и исправности адресных устройств;
  • - символьная индикация принимаемых сигналов;
  • - звуковая сигнализация режимов работы;
  • - обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
  • - обмен данными по интерфейсу USB с компьютером.

Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи. Питание адресных пожарных извещателей, адресных меток АМ-1 и АМ-4, адресных релейных модулей РМ-1 и РМ-2, МДУ-1 исп.1  осуществляется по адресной линии связи, радиоканальные извещатели ИП 212-64Р и ИП 513-11Р имеют автономное питание 3,6В, для питания адресных устройств МПТ-1, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4, МРО-2 и МРО-2М питаются от DC 12В, МДУ-1 исп.2 – 24В DC или AC, МДУ-1 исп.3 – 220В AC.

Дополнительные технические характеристики:
Производитель Рубеж
Рабочая температура °C 0...+55
Напряжение питания, В 12/ 24DC
Количество адресных линий связи 4
Количество адресных устройств, подключаемых к одной АЛС 500
Коммутируемое напряжение, В 28DC/ 240AC
Коммутируемый ток, мА 5000
Длина адресной линии связи, м 1000
Количество зон в приборе 500
Количество подключаемых ШС 4
Габаритные размеры, мм 200x160x50
Масса, кг 1
