Блок индикации и управления Рубеж-БИУ

Описание:

Назначение:

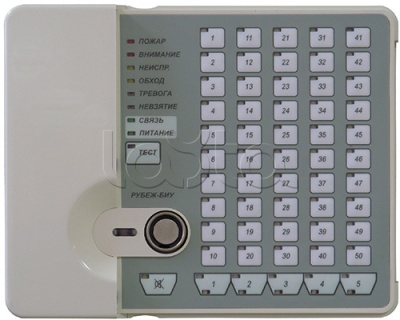

Блок индикации «Рубеж-БИ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы пожарной сигнализации и пожаротушения на встроенном светодиодном табло. Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным приемно-контрольным прибором.

Основные функции блока индикации:

  • - прием сигналов от приемно-контрольных приборов;
  • - трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
  • - светодиодная индикация состояния системы и режимов работы;
  • - звуковая сигнализация режимов работы;
  • - сброс сигнала пожар в зонах ключом Touch Memory.

Блок индикации обменивается информацией с ППКП Рубеж-2АМ, ППКПУ серии "Водолей", ППКП Рубеж-2ОП, ППКП Рубеж-4А по интерфейсу RS-485 . Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.

Состояние зоны отображается светодиодным индикатором следующим образом:

  • - Зона не запрограммирована – не светится;
  • - Норма – зеленый;
  • - Пожар – красный;
  • - Неисправность – желтый;
  • - Внимание – мигает красным с частотой 1Гц;
  • - Зона обойдена – мигает желтым с частотой 1Гц.

Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:

  • - Отключен (дежурный режим) – зеленый ;
  • - Включен (режим тревоги) – красный ;
  • - Неисправность – желтый.

В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый.

Панель имеет 9 системных светодиодных индикаторов:

  • ПОЖАР – красный индикатор. Загорается при получении события «Пожар».
  • ВНИМАНИЕ – красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
  • НЕИСПРАВНОСТЬ – желтый индикатор. Загорается при обнаружении неисправности.
  • ОБХОД – желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
  • СВЯЗЬ – зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
  • ПИТАНИЕ – зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
  • Звук отключен – желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
  • Индикатор состояния страницы – 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
  • Индикатор выбранной страницы – синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.

Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ.
Все подключения к прибору производятся через винтовые клеммные контакты.

Дополнительные технические характеристики:
Производитель Рубеж
Рабочая температура °C 0...+55
Напряжение питания, В 10 - 28DC
Средний срок эксплуатации, лет 10
Габаритные размеры, мм 200x160x50
Масса, кг 1
