Назначение:

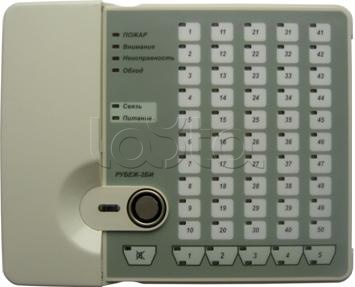

Блок индикации «Рубеж-БИ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы пожарной сигнализации и пожаротушения на встроенном светодиодном табло. Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов.
Блок индикации является адресным приемно-контрольным прибором.
Основные функции блока индикации:
- - прием сигналов от приемно-контрольных приборов;
- - трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
- - светодиодная индикация состояния системы и режимов работы;
- - звуковая сигнализация режимов работы;
- - сброс сигнала пожар в зонах ключом Touch Memory.
Блок индикации обменивается информацией с ППКП Рубеж-2АМ, ППКПУ серии "Водолей", ППКП Рубеж-2ОП, ППКП Рубеж-4А по интерфейсу RS-485 . Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.
Состояние зоны отображается светодиодным индикатором следующим образом:
- - Зона не запрограммирована – не светится;
- - Норма – зеленый;
- - Пожар – красный;
- - Неисправность – желтый;
- - Внимание – мигает красным с частотой 1Гц;
- - Зона обойдена – мигает желтым с частотой 1Гц.
Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
- Отключен (дежурный режим) – зеленый ;
- Включен (режим тревоги) – красный ;
- Неисправность – желтый.
В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый.
Панель имеет 9 системных светодиодных индикаторов:
- ПОЖАР – красный индикатор. Загорается при получении события «Пожар».
- ВНИМАНИЕ – красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
- НЕИСПРАВНОСТЬ – желтый индикатор. Загорается при обнаружении неисправности.
- ОБХОД – желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
- СВЯЗЬ – зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
- ПИТАНИЕ – зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
- Звук отключен – желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
- Индикатор состояния страницы – 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
- Индикатор выбранной страницы – синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.
Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ.
Все подключения к прибору производятся через винтовые клеммные контакты.
Производитель | Рубеж |
Рабочая температура °C | 0...+55 |
Напряжение питания, В | 10 - 28DC |
Количество адресных устройств, подключаемых к одной АЛС | 250 |
Количество внешних интерфейсов для обмена и программирования | 1 RS-485, 1USB |
Количество двухцветных индикаторов для отображения | 50 |
Средний срок эксплуатации, лет | 10 |
Габаритные размеры, мм | 200x160x50 |
Масса, кг | 1 |
